domingo, 23 de marzo de 2008

SENSOR

Un sensor es un dispositivo que detecta manifestaciones de cualidades o fenómenos físicos o químicos, llamadas variables de instrumentación,como la temperatura, la intensidad luminosa, la distancia, la aceleración, la inclinación,el desplazamiento,la presión,la fuerza,la torsión,la humedad,el pH, etc.y convierte estos fenómenos físicos o quimicos en un cambio de alguna de las siguientes variables, por ejemplo: resistencia eléctrica (como una RTD),capacidad eléctrica (como un sensor de humedad), tension eléctrica (como un termopar), corriente eléctrica (como un fototransistor), etc. La diferencia de un sensor respecto a un transductor, es que el sensor esta siempre en contacto con la variable a medir o a controlar.Recordando que la señal que nos entrega el sensor no solo sirve para medir la variable, si no tambien para convertirla mediante circuitos electrónicos en una señal estandar (4 a 20 mA, o 1 a 5VDC) para tener una relacion lineal con los cambios de la variable sensada dentro de un rango(span), para fines de control de dicha variable en un proceso.
Puede decirse también que es un dispositivo que aprovecha una de sus propiedades con el fin de adaptar la señal que mide para que la pueda interpretar otro dispositivo. Como por ejemplo el termómetro de mercurio que aprovecha la propiedad que posee el mercurio de dilatarse o contraerse por la acción de la temperatura.
Muchos de los sensores son eléctricos o electrónicos, aunque existen otros tipos. Un sensor es un tipo de transductor que transforma la magnitud que se quiere medir o controlar, en otra, que facilita su medida. Pueden ser de indicación directa (e.g. un termómetro de mercurio) o pueden estar conectados a un indicador (posiblemente a través de un convertidor analógico a digital, un computador y un display) de modo que los valores detectados puedan ser leídos por un humano.
Junto con los sensores electrónicos, uno de los más importantes debido a sus campos de aplicación están lo sensores químicos. Estos se han utilizado con éxito en el medio ambiente, la medicina, los procesos industriales.etc.
REFERENCIA UNIDAD PRODUCTO PRECIO

799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 1 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000600 12 ESTRUCTURA SOLARWORLD 6.72 € / unidad 0.56
799800000100 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
799800000100 MÓDULO SOLARWORLD SW-165W 24V. MONOCRISTALINO 1.094,94 €
91100859050 5 BATERÍA ENERGY 24 VOLTIOS 250 AMPERIOS/HORA 467,20 € x 5 = 2336,05

TOTAL 15.482,05

calculo

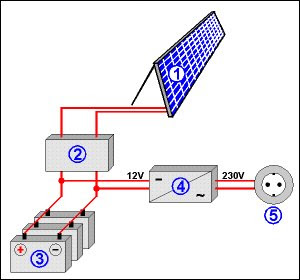

Presupuesto de energía Fotovoltáica de una vivienda solar fotovoltáica
Cálculo de el número de paneles solares para una instalación fotovoltaica de una vivienda, en la provincia de Las Palmas, localidad Valsequillo.



Consumos:




1.
Alumbrado. 5 lámparas de alumbrado de 60 w cada una, y con una utlilización de 5 h diarias. 5 x 60= 300w x 6 h= 1800Wh.
2.
Televisor de 50 w con una utilización de 5 h diarias. 50w x 5 h=250wh.

3.
Lavadora 230w con una utilización de 3 h diarias. 230w x 3h= 690Wh.


4.
Frigorífico de bajo consumo. 7,24 W y con un uso las 24h de el día. 7,24w x 24h= 173,76Wh.



Cálculo de la carga media diaria en Ah:


1800+250+690+173.76/24v= 121,40Ah.



Cálculo de los paneles necesarios. Módulo I-100/24.

Carácteristicas.


Potencia de pico (Pmáx) 100W.
Corriente de cortocircuito (Ise) 3,27A.
Tensión de cortocircuito abierto (Voc) 43,2V.
Corriente máx de potencia (I máx) 2,87A.
Tensión de máxima potencia (V máx) 34,8V


38,19A/2,8A= 13,63= 14 paneles.



Cálculo de la capacidad de las baterias con una autonomía necesaria de 14 días, las baterias seran de plomo y con una temperatura de trabajo de 20ºC.


C= Cdiario · D/Pd = 164.25 x 12/0,7=2815.71 Ah


Calculo de sección.


sección longitud 2 metros, del regulador a las baterias. S= 2x0,017x2x100/56x12x12x3%=6,8/24192= 2,8 mm2 --> Sección comercial 4 mm2.


Sección longitud 5 metros de los paneles al regulador. S= 2x0,017x5x100/56x12x12x3=17/24192= 7,02 mm2 --> Sección Comercial 10 mm2.

Calculo de el regulador que se necesita para la instalación.


La intensidad máxima proporcionada por los paneles es de Imáx-cp+= 12 x 2,87= 34.44 A



1.
Tensión de las baterias es de 24 V.

2. El regulador :

Tensión detrabajo de 24 v.
Intensidad de 30A.

domingo, 2 de marzo de 2008


· El inversor TAURO ha sido diseñado para transformar energía procedente de una batería en corriente alterna senoidal a 220 V en sistemas fotovoltaicos autónomos.
Se trata de un sistema modular y expansible adecuado para entornos domésticos por su facilidad de uso, mantenimiento, bajo nivel sonoro y aspecto estético.
La potencia de instalación puede ser facilmente ampliada al doble conectando otro equipo en paralelo.
Los inversores TAURO alcanzan un elevado rendimiento y pueden proporcionar potencias puntuales de hasta 300% de su potencia nominal, por lo que son idóneos para trabajar con motores.Además disponen de un sistema de control que les permite un funcionamiento completamente automatizado.
Principales carácteristicas de funcionamiento y protecciones.
· Posibilidad de amplianción en paralelo.
· Pulsador de puesta en marcha y paro.
· Posibilidad de funcionamiento en manual o automático.
· Indicador del modo de trabajo (parado, automático o manual).
· Arranque automático cuya sensibilidad puede regularse mediante un poténciometro externo en la carátula.
· Led indicador de tensión de bateria.
· Led que indica sobrecarga en consumo.
· Led de temperatura.
Los módulos fotovoltaicos o colectores solares fotovoltaicos (llamados a veces paneles solares, aunque esta denominación abarca otros dispositivos) están formados por un conjunto de celdas (células fotovoltaicas) que producen electricidad a partir de la luz que incide sobre ellos. La potencia máxima que puede suministrar un módulo se denomina potencia pico.
Las placas fotovoltaicas se dividen en:
· Monocristalinas: se componen de secciones de un único cristal de silicio (reconocibles por su forma circular o hexagonal).
· Policristalinas: cuando están formadas por pequeñas partículas cristalizadas.
· Amorfas: cuando el silicio no se ha cristalizado.
Su efectividad es mayor cuanto mayor son los cristales, pero también su peso, grosor y coste. El rendimiento de las primeras puede alcanzar el 20% mientras que el de las últimas puede no llegar al 1%, sin embargo su coste y peso es muy inferior.

martes, 26 de febrero de 2008

INDICE

1. historia y fundamentos de las celulas solares fotovoltaicas
2. celulas y paneles fotovoltaicas
3.acumuladores
4.reguladores de carga
5.otros equipos para usos en sistema fotovoltaico
6. estructura soporte para paneles fotovoltaicos
7.calculo de instalacion
8. instalacion de una placa solar
9.mantenimiento de una instalacion fotovoltaica
10. ejemplos de calculos
11.instalaciones fotovoltaica conectada a la red electrica.

domingo, 24 de febrero de 2008

Hidráulica
AGUA. Hay una gran variedad de formas de generar energía por medio de agua en movimiento. Este prototipo de una central maremotriz fue construido en la isla de Islay, Escocia, sobre un barranco que encierra una columna de agua marina. A medida que el mar sube y baja, hace pasar el aire a través de una turbina, accionando un generador eléctrico. (Martin Bond/SPL) Los sistemas maremotrices podrían abastecer casi tres cuartas partes de las necesidades energéticas actuales de la Comunidad Europea. Las posibilidades para las mini-centrales hidroeléctricas son también significativas. En China hay más de 60.000 de estas centrales en funcionamiento, lo que es sólo una quinta parte del potencial hidroeléctrico total. En los EEUU, si las 67.000 presas existentes, la mayoría de ellas construidas para controlar inundaciones, fueran utilizadas para producir electricidad, seria posible
abastecer a varios millones de hogares.

EnEspaña el potencial adicional técnicamente desarrollable podría duplicar la producción actual, alcanzando los 65 TWh anuales, aunque los costes ambientales y sociales serían desproporcionados. La propuesta no considera la construcción de ninguna nueva gran central, centrando los esfuerzos en la rehabilitación de las minicentrales cerradas, mejora de las existentes y aprovechamiento hidroeléctrico de los embalses que carecen de él. Tales acciones permitirían incrementar la producción anual en 3 ó 4 TWh, sin ningún impacto ambiental adicional hasta alcanzar los 35 TWh en un año medio (ni muy seco ni especialmente lluvioso). Las inversiones necesarias ascienden a 200.000 Mpta.


Energía eólica

La conversión de la energía del viento en electricidad se realiza por medio de aerogeneradores, con tamaños, que abarcan desde algunos vatios, hasta los 4.000 kilovatios (4 MW). Actualmente la capacidad instalada asciende a 7.000 MW, equivalente a siete grandes centrales nucleares.
En 1.997 ya es competitiva la producción de electricidad con generadores eólicos de 600 kW y en lugares donde la velocidad media del viento supera los 7 metros por segundo. Se espera que dentro de unos pocos años también las máquinas grandes (entre 1 y 2 MW) lleguen a ser rentables. La energía eólica no contamina y su impacto ambiental es muy pequeño comparado con otras fuentes energéticas. De ahí la necesidad de acelerar su implantación en todas las localizaciones favorables, aunque procurando reducir las posibles repercusiones negativas, especialmente en las aves, en algunas localizaciones. Las mejores zonas eólicas en España son las siguientes: Islas Canarias, Zona del Estrecho, costa Gallega y valle del Ebro.
Alcanzar los 2.500 MW en el año 2.005 es un objetivo ambicioso, pero factible técnica y económicamente, dadas las ventajas de la energía eólica: reducido impacto ambiental, recurso renovable, independencia de las importaciones e impacto positivo en la generación de empleo. Se debe desarrollar una industria capaz de producir en serie y a costes competitivos. Las inversiones totales para el periodo 1.998-2.005 ascienden a 300.000 Mpta, cantidad equivalente o inferior al de una central nuclear de 1.000 MWe. Los costes de la eólica son ya casi competitivos con los de las energías convencionales: 150.000 PTA el KW instalado y 9 PTA el kWh.
En el año 2.005 sería factible producir en España 6,3 TWh, y en el año 2.020 se podrían alcanzar los 25 TWh. La meta a alcanzar es instalar 10.000 MW eólicos en el año 2.020. Para el año 2.030 la EWEA ha propuesto instalar un total de 100.000 MW en la Unión Europea.

La consultora BTM Consulting APS pronostica que en Europa se pasará de los 4.794 megawatios ahora instalados a unos 12.500 en el 2002, casi el triple en sólo tres años. Este aumento obedece, según esta consultora, a motivos medioambientales, pero en otras zonas del planeta, como China o el norte de África, también hay apuestas por la eólica como generador de energía a falta de una red aceptable de suministro eléctrico.

La energía eólica aglutina el protagonismo de un espectacular crecimiento en los últimos años acompañado de un interés también creciente por parte de empresas y comunidades autónomas.
En instalaciones para parques eólicos se han invertido, en 1998, casi 80.000 millones de pesetas, el doble que en 1997 y más que en los doce anteriores, es decir; desde que empezaron a levantarse molinos de viento en 1986. Según el Instituto para la Diversificación y Ahorro Energético (IDAE), hay medio millar de empresas involucradas en este sector.
Alemania es el gran líder en energía eólica: diseñan los parques con cuidado para no tener problemas con los grupos ecologistas locales, pagan una prima de unas 20 pesetas por el kilovatio de eólica transferido a la red, aquí ese precio es de 11 pesetas, y hay empresas interesadas en seguir avanzando.
Greenpeace asegura que las compañías eléctricas se resistieron en los primeros años al desarrollo de la eólica pero después,"cuando han visto que es un negocio, se han apuntado al carro". El parque eólico de Tarifa, por ejemplo, exigió una inversión de 6.000 millones de pesetas y ahora factura mil millones de pesetas al año.


Energía geotérmica

El potencial geotérmico español es de 600 Ktep anuales, según una estimación muy conservadora del Instituto Geológico y Minero de España. Para el año 2.005 se pretende llegar a las 100 Ktep, lo que requerirá unas inversiones de 40.000 Mpta. Los usos serían calefacción, agua caliente sanitaria e invernaderos, no contemplándose la producción de electricidad.


Biomasa

BIOMASA. La biomasa - la vegetación empleada para energía - puede llegar a ser uno de los combustibles más importantes en el futuro. En los próximos veinte años podría suministrar un octavo del presupuesto energético mundial. Una gran variedad de desechos agrícolas y madereros y de cultivos energéticos, simbolizados por el campo de maíz (fondo: Alex Bartel/SPL) pueden transformarse para suministrar una gama de combustibles para el transporte, o pueden ser quemados para generar electrici dad. Un ejemplo de esto es la conversión de las astillas de madera en un gas rico en metano. (Izquierda: US Dept. of Energy/SPL) Al igual que los combustibles fósiles, este gas puede quemarse en centrales eléctricas efi cientes que maximicen el contenido energético del combustible, generando electricidad al mismo tiempo que utilizan el calor sobrante.

La utilización de la biomasa es tan antigua como el descubrimiento y el empleo del fuego para calentarse y preparar alimentos, utilizando la leña. Aún hoy, la biomasa es la principal fuente de energía para usos domésticos empleada por más de 2.500 millones de personas en el Tercer Mundo.
La combustión de la biomasa es contaminante. En el caso de la incineración de basuras, tal y como se viene haciendo con los residuos urbanos en la mayoría de las ciudades europeas y norteamericanas, la combustión emite a la atmósfera contaminantes, algunos de ellos cancerígenos, como las dioxinas. El reciclaje y la reutilización de los residuos permitirá mejorar el medio ambiente, ahorrando importantes cantidades de energía y de materias primas, a la vez que se trata de suprimir la generación de residuos tóxicos y de reducir los envases.
En España actualmente el potencial energético de la biomasa asciende a 37 Mtep, pero tal cifra incluye 19,6 Mtep de cultivos energéticos y 3,8 Mtep de residuos forestales y agrícolas. La producción de biocombustibles y un uso energético excesivo de los residuos forestales y agrícolas no es deseable, dadas sus repercusiones sobre la diversidad biológica, los suelos y el ciclo hidrológico, sin olvidar que lo más importante es producir alimentos, y no biocombustibles para los automóviles privados. El objetivo de alcanzar las 4,2Mtep en el 2.005 en la práctica supone duplicar el consumo oficial de biomasa. La obtención de biogás en digestores a partir de residuos ganaderos reducirá las emisiones de metano, y debe ser promocionada, con el fin de reducir la contaminación, obtener fertilizantes y producir energía.



Situación española
España será uno de los países más perjudicados por el cambio climático: para el año 2.050, según el Hadley Center, habrá un aumento general de las temperaturas (unos 2,5 grados centígrados), más acusado en los veranos, las precipitaciones se reducirán en un 10 por ciento y la humedad del suelo en un 30 por ciento, y la práctica totalidad de los 3.000 kilómetros de playas desaparecerán, debido a la elevación del nivel del mar y a procesos erosivos. El cambio climático supondrá más incendios forestales, más erosión y desertificación, y más sequías, inundaciones y fenómenos tormentosos en el área mediterránea, como la llamada gota fría.
La producción agrícola disminuirá sensiblemente, al igual que la producción hidroeléctrica, y nuestra principal industria, el turismo de sol y playa, se verá seriamente afectado, tanto por la desaparición de playas como por el aumento de las temperaturas en los países emisores. Todas las poblaciones costeras se verán afectadas por la subida del nivel del mar. Numerosas especies de fauna y flora podrían desaparecer.
Dadas las consecuencias del cambio climático en España, cabría esperar una política beligerante por parte de la Administración. Y sin embargo ésta deja traslucir la mayor de las indiferencias, cuando no el más trasnochado desarrollismo, reclamando el derecho a contaminar más (un aumento del 17% entre 1.990 y el 2.010). Si todos los países asumiesen los argumentos defendidos por el gobierno español, las emisiones mundiales de gases de invernadero habrían de crecer en un 65 por ciento para el año 2.000.
El objetivo del gobierno español para las emisiones de CO2, según las últimas proyecciones, es aumentarlas en un 14% para el año 2.000 (258.247 miles de toneladas, kt) respecto a 1.990 (226.422 kt), y en un 24,74% para el 2.010 (282.440 kt) respecto a 1.990. Entre 1.990 y el 2.010 las proyecciones del gobierno, por sectores y para el CO2 de origen energético, son las siguientes: disminuirán un 3% en la industria, crecerán un 73% en los transportes, aumentarán un 42% en servicios y usos domésticos y sólo un 5% en el sector transformador de la energía (por la sustitución de carbón por gas natural). Las emisiones de CO2 de origen no energético en principio no se espera que aumenten, pero se carece de todo tipo de proyecciones.
El gobierno proyecta para el conjunto de los gases de invernadero (CO2, CH4 y N2O) un aumento del 11,78% para el 2.000, y del 20,10% para el 2.010, en equivalente de dióxido de carbono, según los potenciales de calentamiento global a 100 años. La diferencia entre el 20,1% para el 2.010 y el 17% de incremento, en el marco del acuerdo del Consejo de Ministros de la UE de marzo de 1.997, significa el esfuerzo adicional que está dispuesto a hacer el gobierno español.

Gaia Diciembre 1997
Energías renovables
Energía solar térmica
Energía solar fotovoltaica
Hidráulica
Energía eólica
Energía geotérmica
Biomasa
Situación española

lunes, 11 de febrero de 2008

RUIDO ROSA


Se denomina ruido rosa a una señal o un proceso con un espectro de frecuencias tal que su densidad espectral de potencia es proporcional al recíproco de su frecuencia. Su contenido de energía por frecuencia disminuye en 3 dB por octava. Esto hace que cada banda de frecuencias de igual anchura (en octavas) contenga la misma energía total.
Por el contrario, el ruido blanco, que tiene la misma intensidad en todas las frecuencias, transporta más energía total por octava cuanto mayor es la frecuencia de ésta. Por ello, mientras el timbre del ruido blanco es silbante como un escape de vapor (como "Pssss..."), el ruido rosa es más apagado al oído (parecido a "Shhhh...").
El perfil del espectro de un ruido rosa es plano y horizontal cuando el eje de las frecuencias sigue una escala logarítmica (graduada en octavas). Si el eje de frecuencias sigue una escala lineal, el perfil del espectro es una línea recta que baja hacia la derecha, con una pendiente de 3 dB/oct.
Se usa mucho como señal de prueba en mediciones acústicas. El espectro del ruido rosa es semejante al espectro medio acumulado de la música sinfónica o de instrumentos armónicos como el piano o el órgano.
El nombre "ruido rosa" obedece a una analogía con la luz blanca (que es una mezcla de todos los colores) que, después de ser coloreada de forma que se atenúen las frecuencias más altas (los azules y violetas) resulta un predominio de las frecuencias bajas (los rojos). Así pues, el ruido rosa es ruido blanco coloreado de manera que es más pobre en frecuencias altas (sonidos agudos).
Jack (conector)
El conector Jack es un conector de audio utilizado en numerosos dispositivos para la transmisión de sonido en formato analógico.
Hay conectores Jack de varios diámetros: 2.5mm, 3.5mm y 6.35mm. Los más usados son los de 3.5mm, también llamados minijack; son los que se utilizan en dispositivos portátiles, como los mp3, para la salida de los cascos. El de 2.5mm es menos utilizado, pero se utiliza también en dispositivos pequeños. El de 6.35mm se utiliza sobre todo en audio profesional e instrumentos musicales eléctricos.
Canales de un Jack de audio [editar]
Un Jack de audio puede llevar dos canales de audio por separado, por lo que es un conector estéreo, o bien uno sólo mono. El Jack estéreo lleva tres pines para soldar y por tanto tres divisiones metálicas en su cuerpo, una para cada canal y una más que sería la masa o malla. El jack de tres pines también puede mandar una señal mono balanceada al igual que los Bantham. El jack mono lleva dos pines y por tanto, dos divisiones metálicas en su cuerpo.
En los Jacks stereo el extremo (tip) se considera siempre el canal izquierdo (L), el anillo (ring) se considera el canal derecho (R), y la base es siempre masa (GND).
Existen Jacks de 4 vías, usados para aplicaciones de audio-vídeo.
Los conectores Jack en el PC [editar]
Las tarjetas de sonido de los ordenadores comunes utilizan este tipo de conectores, siempre de tipo hembra, al que hay que conectar los altavoces u otros dispositivos por medio de un conector macho Jack de 3.5mm de diámetro. En el caso de los ordenadores, como tienen varios conectores de este tipo, se utiliza un código de colores para distinguirlos:
• Verde: Salida de línea estéreo para conectar altavoces o cascos.
• Azul: Entrada de línea estéreo, para capturar sonido de cualquier fuente, excepto micrófonos.
• Rosa/Rojo: Entrada de audio mono, para conectar un micrófono.
Los ordenadores dotados de sistema de sonido envolvente 5.1 usan además estas conexiones:
• Gris: Salida de línea para conectar los altavoces delanteros.
• Negro: Salida de línea para conectar los altavoces traseros.
• Calabaza: Salida de línea para conectar el altavoz central o el subwoofer (subgrave).
